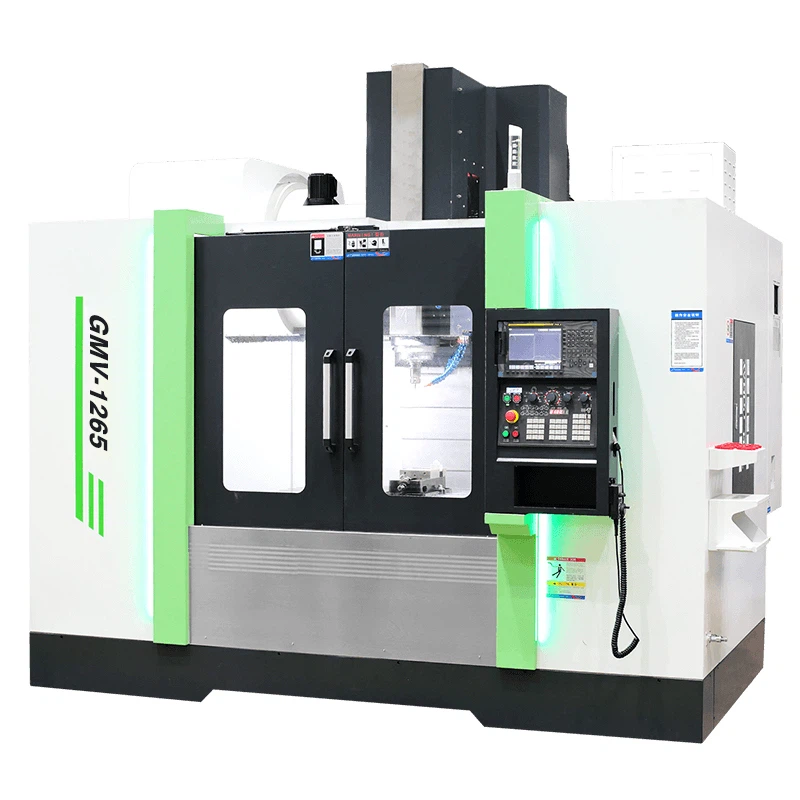

Great Magtech (Xiamen) Electric Co., Ltd Xitoyda gmv-1265 yirik vertikal frezalash mashinasining eng ishonchli ishlab chiqaruvchilari va yetkazib beruvchilaridan biridir. Sizni fabrikamizdan yuqori sifatli katta vertikal frezalash mashinasi gmv-1265 sotib olishingizni chin dildan tabriklaymiz. Batafsil ma'lumot uchun biz bilan bog'laning.
Xususiyat
Vertikal frezalash mashinasi ko'p qirrali ishlov berish uskunasi bo'lib, an'anaviy o'yma mashinasi asosida bir qator texnik yangilanishlardan o'tgan. U shpindel va servo motorning kuchini oshirish orqali uskunaning kesish qobiliyatini yaxshilaydi. Shuningdek, u ishlov berish jarayonida yuqori aniqlikni ta'minlash uchun milning yuqori{2}}tezlik aylanish xususiyatlarini saqlab qoladi. Ushbu turdagi asbob-uskunalar, ayniqsa, mis va alyuminiy kabi metall materiallarga nozik frezalash va o'yma ishlari uchun javob beradi va mukammal kesish ko'rsatkichlari va ishlov berishning aniqligi tufayli keng qo'llaniladi.
Mashinada kesish unumdorligi
Yuzaki frezalash | Chelik 45# | Burg'ulash teshiklari | Chelik 45# | Bosish | Chelik 45# |
Kesish chuqurligi |
| Kesuvchi diametri |
| Bosish |
|
Kesuvchi | Ø125mm*5T | Kesuvchi | Ø80mm*2T | Kesuvchi | M30*3P |
Shpindel tezligi | 550 rpm | Shpindel tezligi | 80 rpm | Shpindel tezligi | 120 rpm |
Oziqlantirish | F500 | Oziqlantirish | F100 | Oziqlantirish | F420 |
Kengligi | 80 mm | Kengligi | 80 mm | Kengligi | 50 mm |
CNC ishlov berish uskunalari VMC strukturaviy xususiyatlari
1. X seriyali vertikal frezalash dastgohi to'shagi yuqori sifatli quyma temir materialdan tayyorlangan va yuqori aniqlik va uzoq xizmat muddatini ta'minlash uchun sun'iy qarish bilan ishlov berilgan.
2. X seriyali vertikal frezalash mashinasi kuchli qattiqlik va katta yuk koʻtarish qobiliyatiga- ega shpindel, shuningdek, yaxshi barqarorlikni taʼminlovchi toʻrtburchaklar shaklidagi yoʻnaltiruvchi relsli yotoq bilan jihozlangan.
3. X seriyali vertikal frezalash mashinasi avtomatik oziqlantirish funksiyasini amalga oshirish uchun X va Y o'qi yo'nalishlarida quti-tipli boshqaruv tizimini va Z o'qi yo'nalishi bo'yicha motorli avtomatik ko'tarish-ni qabul qiladi.
4. X seriyali vertikal frezalash mashinasining X, Y va Z yo'nalishlarining yo'naltiruvchi relslari so'ndiriladi va aniqlik-yerlanadi, harakatning aniqligi va uskunaning chidamliligini oshirish uchun plastik surma relslar qo'llaniladi.
5. Uskunalar qo'lda ishlaydigan soqol tizimi bilan jihozlangan bo'lib, u uskunaning ishlashini ta'minlash uchun qo'rg'oshin vintini va hidoyat relslarini moylash uchun mos keladi.
6. X seriyali vertikal frezalash mashinasi metallni kesishda keng qo'llaniladigan asbobdir. Uning shpindelli konusli konstruktsiyasi to'g'ridan-to'g'ri yoki aksessuarlar orqali tashqi silindrsimon frezalar, uchli frezalar, burchakli frezalar va boshqalar kabi turli xil frezalarni o'rnatish imkonini beradi. Samolyotlar, burchaklar, yivlar va qismlarning teshiklari va boshqalarni qayta ishlash uchun javob beradi. Bu mashinasozlik, qolip ishlab chiqarish, asbobsozlik, avtomobillar va mototsikllar kabi sohalar uchun ideal ishlov berish vositasidir.
7. Ushbu seriyali frezalash mashinalari, ayniqsa, turli sohalardagi ishlov berish ustaxonalari va asboblar xonalarida, ayniqsa asboblar, armatura va qoliplar kabi nozik qismlarni ishlab chiqarish uchun juda mos keladi.
8. Boshqaruv tizimi: Yaponiyaning FANUC-0I-MF raqamli boshqaruv tizimini qabul qiling. (Mitsubishi M80 tizimi, Huazhong tizimi yoki boshqa belgilangan tizimlar mijozning ehtiyojlariga qarab tanlanishi mumkin)
Katta vertikal frezalash mashinasi parametrlari
| Model | GMV-1265 | ||
| Mavzu | Texnik xususiyatlari | Birliklar | |
| Sayohat | X/Y/Z o'qi | mm | 1200x680x680 |
Ish stoliga shpindel burni | mm | 120-800 | |
Shpindel markazidan ustunga | mm | 700 | |
Uch-oʻq yoʻnalishi | / | Rolikli chiziqli yo'riqnoma | |
| Ish stoli | Ish stolining o'lchami (L*W) | mm | 1320x650 |
Maksimal stol yuki | kg | 1200 | |
T-Slot | mm | 5-18x100 | |
| Shpindel | Shpindel konusi | turi | BBT-40 |
Shpindel tezligi | rpm | 10000 | |
Shpindelli haydovchi turi | / | Kamar | |
| Oziqlantirish tezligi | Tez harakat (X/Y/Z) | m/min | 30/30/30 |
Kesish tezligi (X/Y/Z) | m/min | 10 | |
| Asbobni almashtirgich | Avtomatik asbob almashtirgich | / | ARM turi |
Asbob ushlagichining turi | turi | BT-40 | |
Asbobni saqlash hajmi | Parcha | 24 | |
Maks. Asbob diametri (qo'shni) | mm | 80 | |
Maks. Asbob diametri (bo'sh) | mm | 120 | |
Maks. Asbob uzunligi | mm | 300 | |
Maks. Asbobning og'irligi | kg | 7 | |
Asbobni o'zgartirish vaqti | sek | 1.4 | |
| Dvigatel | Shpindelli dvigatel | kVt | 15 |
Uch-o‘qli Seixo dvigateli | kVt | 3.0/3.0/4.5 | |
| Quvvat talab qilinadi | Quvvat talabi | kva | 25 |
Havo bosimiga bo'lgan talab | kg/sm² | 6^8 | |
| Boshqalar | Tashqi o'lchamlar (L*W*H) | mm | 3100x2558x2794 |
Brutto vazni | t | 8.7 | |
Standart aksessuarlar
Xavfsizlik eshigi | Qattiq teginish | Ikki tomonlama LED ish chirog'i | Shpindel buruniga havo zarbasi |
Avtomatik moylash tizimi | Elektr shkafi uchun issiqlik almashinuvi | LED 3 rangli ogohlantirish chirog'i | Nivelirlash murvatlari va prokladkalari |
To'liq himoya | Shpindelli sovutish suvi nozullari | Sovutish suvi idishi va chipli taglik | M30 Avtomatik o'chirish |
Pnevmatik qurol | Sovutish quroli | Asboblar qutisi | Xizmat va foydalanish bo'yicha qo'llanma |
Variantlar
Optik chiziqli masshtab | Sovutish quroli | Yog 'tumanini yig'uvchi | 12000 rpm DDS mil |
CTS | Asbobni sindirish tizimi | Yog 'skimmer | 15000 rpm DDS mil |
Ish qismi va asbob probi | Chip konveyer tizimi | Aylanadigan stol | HSK-63-18000 oʻrnatilgan Moto |
