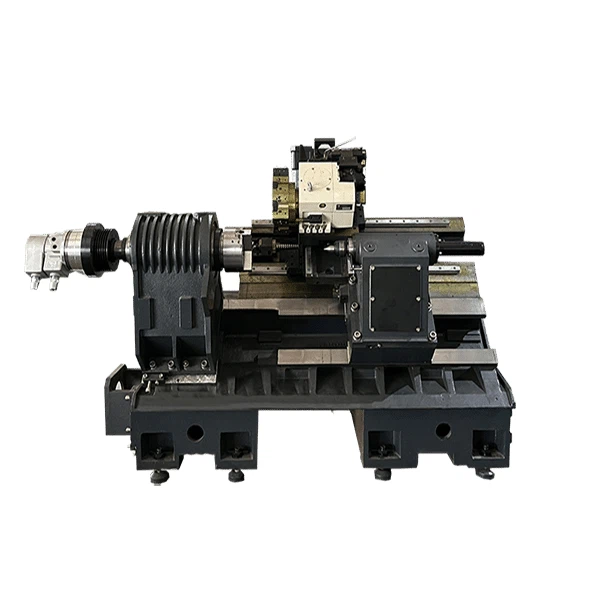

Gorizontal Late tavsifi
Gorizontal torinalar mashinasi silindrsimon komponentlar bo'yicha aniq burilish operatsiyalari uchun mo'ljallangan. U gorizontal yo'naltirilgan miltiqning xususiyatlariga ega, bu keng qamrovli materiallarni samarali ishlashga imkon beradi. Mashina yuqori aniqlik bilan aylanishi, qarama-qarshi, iplar va maydalash kabi turli vazifalarni bajarishga qodir. Odatda bu aniq ozuqa va tezlikni sozlash tizimini o'z ichiga oladi, ikkala katta va katta hajmdagi partiya ishlab chiqarishda ham izchil sifatni ta'minlaydi. Zamon qurilishi va barqaror to'shak bilan, gorizontal torinalar mashinasi Shandaqlar, novdalar va turli sohalardagi plitkalar kabi ehtiyot qismlar uchun idealdir.
Ferma
1. The machine uses imported linear guide rails from Taiwan for high-speed, efficient operation and long-term machining accuracy.
2. Kerakli to'shakning Late Late yuqori - yuqori qismida, gidravlik servo ldotipik servo tubjali, og'ir kesish paytida minimal deformatsiya uchun.
3
4. 45 darajadagi egilgan to'shak og'ir kesishda barqarorlik va aniqlikni ta'minlaydi.
5. X va Z o'qlari aniq ball va yaponiyaliklar uchun aniq - tezkor ishlashi uchun.
6
7
8
9
10. Pedal boshqaruvi gidravlik chak va dumbog 'uchun tez tuzatishlarni taklif qiladi.
Vertikal atfer parametrlari
|
Tavsif |
Birlik |
Spetsifikatsiya |
||
|
Kamapik |
Diametri bo'ylab suzish |
mm |
￠600 |
|
|
Maks diametri × uzunligi |
mm |
￠500×580 |
||
|
Teshikli diametri bo'ylab shpindel |
mm |
￠65 |
||
|
Maks. Bar ishi diametri |
mm |
￠52 |
||
|
Maksimal qo'llab-quvvatlanadigan massa |
KGf |
200 |
||
|
shpindel |
Shpindle tezligi (maksimal) |
rpm |
4500 |
|
|
Nog'ora |
Ksa |
A2-6 |
||
|
Chuk hajmi |
dyuym |
8 "ichi bo'sh chuck |
||
|
Parda |
Maks. kesmoq |
X - Ekis |
mm |
250 |
|
Z - Ekis |
mm |
580 |
||
|
Tez parchalar ozuqa |
X - Ekis |
m / min |
30 |
|
|
Z - Ekis |
m / min |
30 |
||
|
Asboblash |
Max.Gang asbob stantsiyalari soni |
ea |
8 |
|
|
Indeks vaqti (bitta) |
sekund |
0.1 |
||
|
OD Asbob balandligi |
mm |
25X25 |
||
|
Zerikarli pan diametri |
mm |
￠32 |
||
|
Chakalakzor |
Quyruq markazi |
Mohs5 # |
||
|
Dumpock Travers |
mm |
500 |
||
|
Tungstow Beeve Travers |
mm |
100 |
||
|
Dumbstocli shemer diametri |
mm |
￠100 |
||
|
Motors |
Asosiy shpindel motor |
kvant |
15 (15min) / 11 (kvota) |
|
|
Servo motor |
X - Ekis |
kvant |
1.8 |
|
|
Z - Ekis |
kvant |
1.8 |
||
|
Boshqalar |
Elektr energiyasini etkazib berish |
Kvant |
20 |
|
|
Sovulayotgan tank hajmi |
L |
150 |
||
|
Moylash uchun idish hajmi |
L |
1.8 |
||
|
Mashinaning balandligi |
mm |
2000 |
||
|
Zamin maydoni |
Uzunligi |
mm |
2650 |
|
|
Kenglik |
mm |
1800 |
||
|
Mashinaning og'irligi |
kg |
4200 |
||
